A TERMÉK

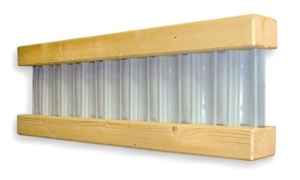

A HTS-tartó egy egyenes tengelyű I-tartógerenda állandó keresztmetszettel.

A termék hagyományos fa, acél, vasbeton anyagú tartószerkezeti elemek helyettesítésére kifejlesztett tartógerenda, melynek gerincrésze 0,5 mm vastagságú horganyzott acéllemezből készül, míg alsó és felső övét méretre gyalult, - szükség szerint hossztoldott, ékcsapos módon ragasztott - faanyag alkotja. A gerinclemezt a merevség növelése érdekében hullámosították. Továbbá a lemez alsó és felső szélét fogazzák a faanyagba, - speciális présgéppel történő, 20 mm mélységű – optimalizált bepréselhetőség érdekében.

Az eljárás egész Európában szabadalmaztatott (Szabadalom száma: Nr. 0038830, 1980 okt. 20.)

A termék szerkezeti alkalmazását kidolgozták tető-, födém-, ill. nyíláskiváltó gerendaként, a

könnyűszerkezetes építésben pedig falak, ill. faburkolatok tartószerkezeteiként is.

A tartók „statikus”-nak minősülő terhelésű helyekre építhető be. A tartó beépítése továbbá nem megengedett könyvtárak, levéltárak, irattárak, nehézipari gyárak és műhelyek, valamint járművel járható födémek tartószerkezeteként.

Továbbá nem alkalmazhatók a tartók olyan helyen, ahol azokat károsító nedvesség, ill. párahatás érheti. A termék önmagában, - külön védelem nélkül - csak olyan helyekre építhető be, ahol a szerkezettel szemben tűzvédelmi követelményt nem kell támasztani. Amennyiben a termék beépítése olyan helyeken válik szükségessé, ahol tűzvédelmi követelmény van előírva, akkor a tartók tűzvédelméről olyan önálló, laboratórium által igazolt tűzállósági határértékkel, bevizsgált kapcsolási, rögzítési módokkal rendelkező szerkezettel, kell gondoskodni, amely szerkezet eleget tesz az előírt tűzvédelmi követelményeknek.

A tartókat 13 m-es hosszig, egyedi teherbírási méretezéssel, különböző magasságokkal, - 180 mm-től 490 mm-ig - és több övelem keresztmetszettel gyártják.

Megengedett koncentrált terhelés a tartótámaszon méretezett megerősítés nélkül, - a gerinc síkjában és tartó tengelyére merőlegesen – végtámaszon 5,0 kN, közbenső támaszon 8,0 kN

Gerendafelfekvés minimális hossza 70 mm

A HTS-tartó építésügyileg engedélyezett (engedély Z-9.1-262 Berlini Építéstechnikai Intézet)

Európai engedély száma: ETA-07/0136

Magyarországon: ÉME A-218/2009

A HTS-tartó jelölése:

pl.: 370/60-100

Tartómagasság: 37 cm (h’)

Övelem-magasság: 60 mm (h)

Övelem-szélesség: 100 mm (b)

Kettő gerinc esetében az alábbi módon változik a megjelölés:

2/370/60-100
